      數字可變電阻補償穩壓器的溫度漂移


        可變電阻如果集成了可編程溫度索引查詢表,就能補償穩壓器的溫度漂移。在這種情況下,查詢表能在–40℃~+102℃範圍內,每2℃改變一次阻值,從而抵消由溫度導致的穩壓器輸出變化。典型的穩壓電路包含穩壓元件、反饋電阻分壓器,以及若幹針對瞬態和負載開關狀況來提供濾波和穩壓的電容(圖1)。兩個反饋分壓電阻的比例設定了穩壓器輸出電壓。穩壓器可生成預設的3.3V或其工作範圍內的任何用戶自定義輸出。

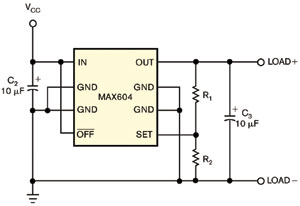

      圖1

      圖1,借助典型的穩壓器,您可以通過調節R1/R2分壓器來設置穩壓輸出級別。

        對於多數穩壓電路,輸出電壓會隨溫度輕微變化,變化範圍是該電路標稱電壓的97.6%至101.5%。這些數字令人欽佩,但您仍能進一步改善它們。首先,在圖1所示的穩壓電路中放入一個數控可調電阻,使它與R2並聯(圖2)。內部非易失存儲器中的溫度索引查詢表控製著這個50kΩ數字電阻,使您能為每個2℃窗口設定不同阻值。

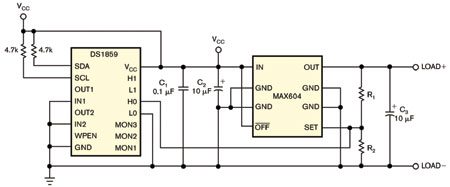

      圖2

      圖2,如果把與R2並聯的雙路可變電阻的一半連接到圖1中的電路,您就能實現穩壓輸出電壓的溫度補償。

        您可以設定查詢表來提供任何阻值與溫度曲線。在本例中,查詢表使穩壓器隨溫度變化的常態曲線變平坦。因此,這些查詢表提供了一個關於溫度的正阻值斜率。電阻有256個可編程阻值設置,每個設置約為192Ω。在本例中,查詢表的設置為143(溫度–40℃)。溫度每變化4℃到6℃,這些設置就增加1,因此在環境溫度時達到152,+85℃時為158。

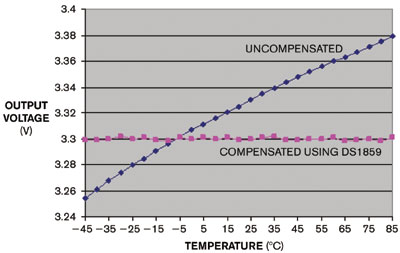

      圖3

      圖3 這些曲線把圖1所示電路(黑色)和得到補償的圖2所示電路(粉紅)的穩壓輸出隨溫度變化情況做了比較。

        如圖3所示,在整個溫度範圍內,穩壓性能在精度方麵顯著提升:–45℃~+85℃內的變化幅度現在僅為±2 mV。為對比起見,請注意圖1中的標準穩壓電路的響應(黑色曲線)。圖2中的數字電阻IC包含三種用於監視外部電壓的ADC輸入。作為備選品的DS1847雙路可變電阻提供類似性能,而且不帶有ADC監視器,成本也更低。
